Шкафы молниезащиты «Зона 1», «Зона 2»

В последние годы наблюдается заметное увеличение грозовой активности на всей планете в целом, что обусловлено, по всей видимости, изменением климата. Естественно, что это. наряду с усложнением конструкции и повышением степени интеграции оборудова­ния связи и электропитания, приводит к необходимости решения ряда вопросов, связанных с проблемой защиты от импульсных токов и перенапряжений.
Основными техническими мероприятиями в области защиты от импульсных перена­пряжений, возникающих между различными элементами и составными частями изделия или объекта в целом при прямом или близком ударе молнии, являются:

– Создание системы внешней молниезащиты;
– Создание качественного заземляющего устройства для отвода на него импульсных то­ков молнии;
– Экранирование оборудования и линий, входящих в него, от воздействия электромагнит­ных полей, возникающих при протекании токов молнии по металлическим элементам системы молниезащиты, строительным металлоконструкциям и другим проводникам при близком размещении оборудования к ним;
– Создание системы уравнивания потенциалов внутри объекта путем присоединения к главной заземляющей шине (ГЗШ) с помощью потенциалоуравнивающих проводников всех металлических элементов и частей оборудования (за исключением токоведущих и сигнальных проводников)
– Установка на всех линиях, входящих в объект (или отдельно размещенное оборудова­ние), устройств защиты от импульсных перенапряжений (УЗИП), с целью уравнивания потенциалов токоведущих или сигнальных проводников относительно заземленных элементов и конструкций объекта. Иногда может понадобиться защита и внутренних линий, соединяющих различное оборудование, например, шины постоянного тока на выходе выпрямителя и т.д.
Из вышесказанного следует, что проблема защиты от импульсных грозовых перена­пряжений может быть решена только комплексным путем, при условии выполнения всех перечисленных технических мероприятий. Такой подход дает зоновая концепция защиты, изложенная в стандартах IEK серии 62305. Данная серия стандартов приходит на смену стандартам IEK 61024 и 61312.

Стандарты IEK определяют зоны молниезащиты с точки зрения прямого и непря­мого воздействия молнии:
Зона 0А: Зона внешней среды объекта, все точки которой могут подвергаться воз­действию прямого удара молнии (иметь непосредственный контакт с каналом молнии) и возникающего при этом электромагнитного поля.
Зона 0B: Зона внешней среды объекта, точки которой не подвергаются воздействию прямого удара молнии (ПУМ), гак как находятся в пространстве, защищенном системой внешней молниезащиты. Однако в данной зоне имеется воздействие неослабленного элек­тромагнитного поля.
Зона 1: Внутренняя зона объекта, точки которой не подвергаются воздействию пря­мого удара молнии. В этой зоне токи во всех токопроводящих частях имеют значительно меньшее значение по сравнению с зонами 0А и 0B. Электромагнитное поле также снижено по сравнению с зонами 0А и 0B за счет экранирующих свойств строительных конструкций.
Последующие зоны (Зона 2, и т.д.). Если требуется дальнейшее снижение разряд­ных токов или электромагнитного поля в местах размещения чувствительного оборудова­ния, го необходимо проектировать так называемые последующие зоны. Критерий для этих зон определяется соответственно общими требованиями по ограничению внешних воздей­ствий, влияющих на защищаемую систему. Имеет место общее правило, по которому с уве­личением номера защитной зоны уменьшаются влияние электромагнитного поля и грозово­го тока. На границах раздела отдельных зон необходимо обеспечить защитное последова­тельное соединение всех металлических частей, с обеспечением их периодического контро­ля.
На распределение энергии электромагнитных полей внутри объекта оказывают влияние различные элементы строительных конструкции такие как: отверстия или щели (например, окна, двери) обшивки из листовой стали (водосточные трубы, карнизы), а также места ввода-вывода кабелей электропитания, связи и других коммуникаций.

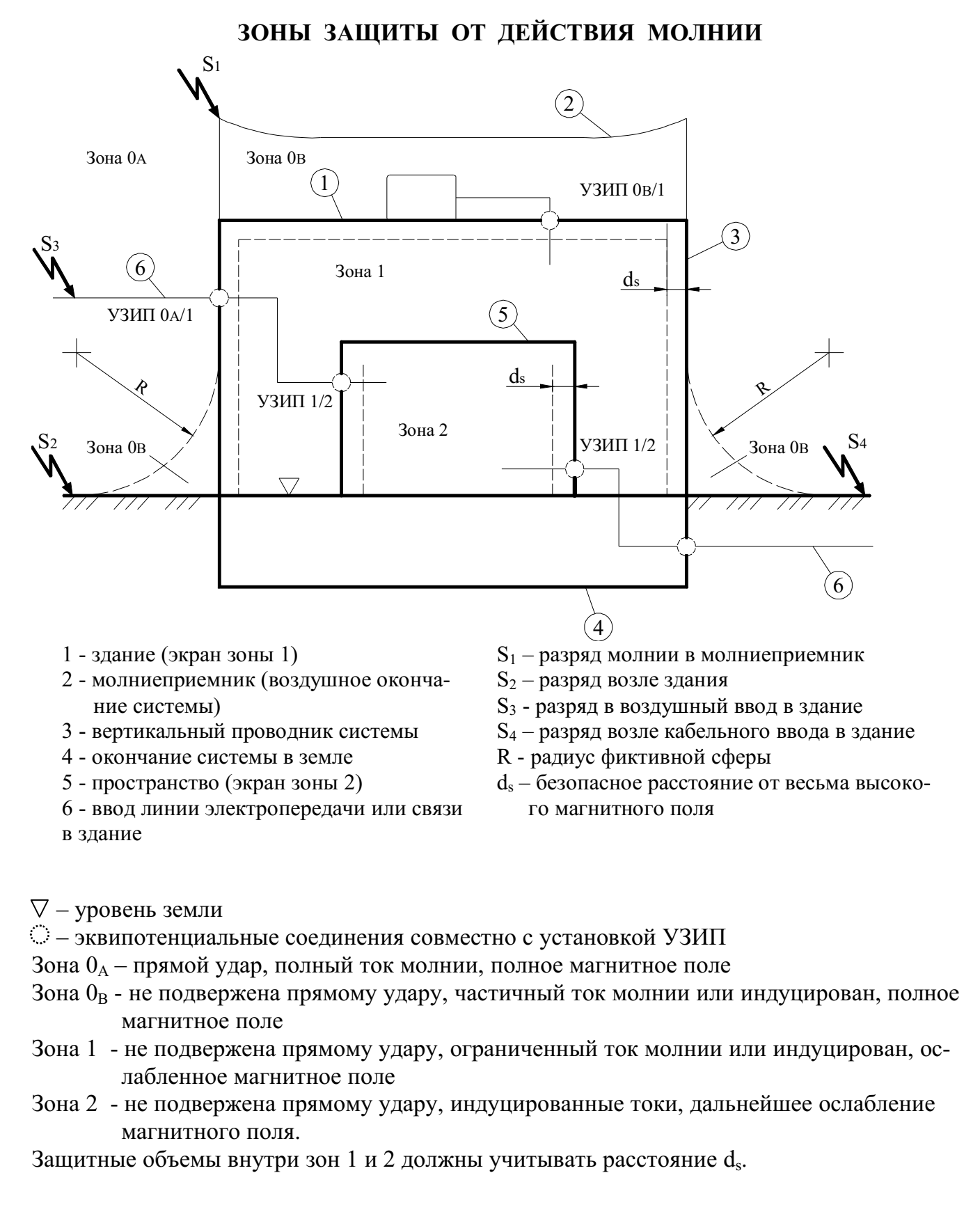

На рисунке приводится пример разделения защищаемого объекта на несколько юн. Кабели электропитания, связи и другие металлические коммуникации должны входить в защитную Зону 1 в одной точке и своими экранными оболочками или металлическими час­тями подключаться к главной заземляющей шине на границе раздела Зон 0А- 0B и Зоны 1.

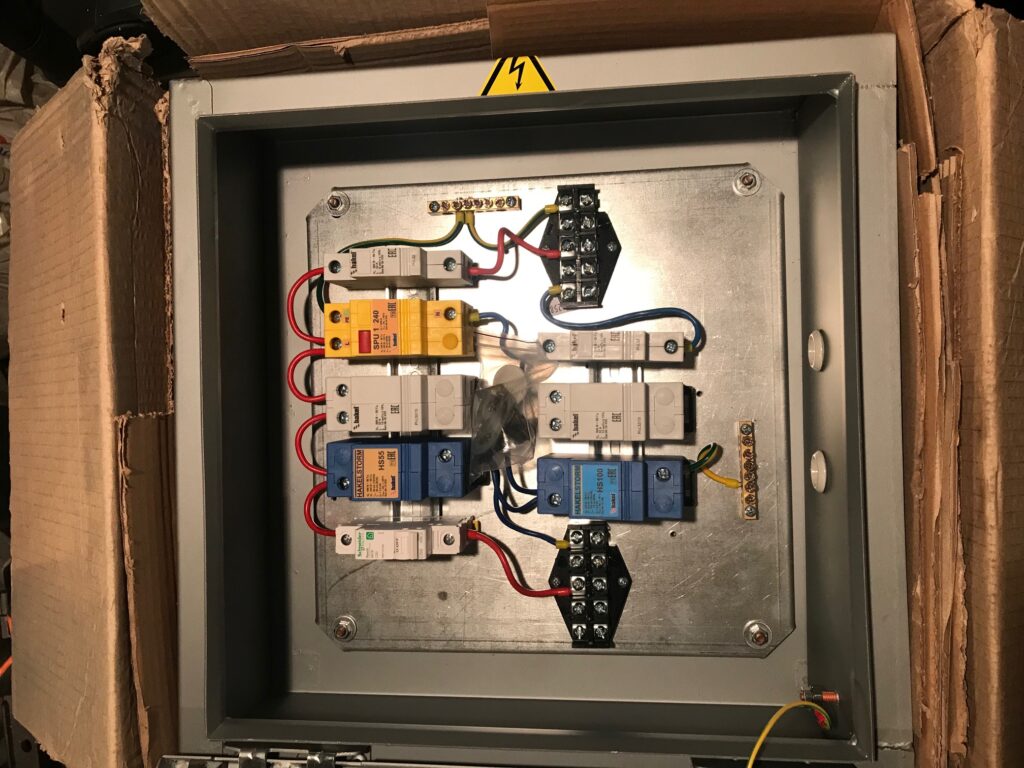

Мы предлагаем изготовление шкафов молниезащиты «Зона 1», «Зона 2» под индивидуальные требования Заказчика.
