ВВЕДЕНИЕ


Castle Rock Computing была первой компанией, которая представила на рынке для ОС Windows систему управления на базе SNMP менеджера. Основной продукт компании, SNMPc, является защищенной распределенной системой управления сетью, которая обеспечивает активный мониторинг в реальном времени для всей сетевой инфраструктуры. Расширенные функции продукта и простота использования привели к тому, что более 120 000 сетевых администраторов доверяют менеджеру NMS SNMPc мониторинг критически важных сетей.

Доступны две версии продукта NMS SNMPc и отдельно расширение SNMPc Online:


NMS SNMPc Enterprise Edition
использует распределенную архитектуру агентов опроса (Polling Agents), чтобы обеспечить высокопроизводительное решение, которое способно выполнять мониторинг сетей от нескольких сотен устройств до десятков тысяч. Программное обеспечение удаленного рабочего места (Remote Console) и Java-консоль обеспечивают информацию о работе сети для всех, кто в ней нуждается.

NMS SNMPc Workgroup Edition
является доступной версией SNMPc и подходит для одного пользователя и сетей малого и среднего масштаба.

SNMPc Online 12
— это дополнительный модуль для NMS SNMPc Enterprise. Он обеспечивает единую и динамическую среду на базе web-интерфейса для отображения сетевой статистики, оповещений и информации об объекте.

Специально под конкретную сеть заказчика со специфическим оборудованием, мы предлагаем уникальный продукт — NMS SNMPc OEM

Основные преимущества NMS SNMPc OEM:
— это программно-аппаратный комплекс (в состав входит персональный компьютер, программное обеспечение Windows 7, программное обеспечение NMS SNMPc, лицензии и документация);
— полная адаптация под сеть заказчика — при установке NMS SNMPc OEM все готово к работе, дополнительных настроек не требуется;
— поддержка специфических устройств пользователя (графические модули отображения устройств);
— наличие дополнительных модулей под конкретные нужды заказчика;
— полностью русифицированный интерфейс;
— русскоязычная поддержка в течении 12 месяцев с момента продажи.


Основные характеристики продукта NMS SNMPc:
— Мониторинг SNMP-устройств, линков WAN/LAN, серверов и приложений;
— Поддержка Интернет-протокола версии 6 (IPv6);
— Поддержка SNMP v1, v2c и защищенного SNMP v3;
— Масштабируемая распределенная архитектура;
— Уведомления о событиях на Email / Пейджер;
Не зависит от поставщика оборудования, что позволяет менеджеру NMS SNMPc управлять любым SNMP-устройством любого производителя;
— Мониторинг ключевых показателей сети (например Utilization);
— Автоматическое создание отчетов (WEB и/или печатные отчеты);
— Поддержка резервирования серверов с автоматическим переключением в случае аварии;
— Автоматическая сигнализация при отклонении от базовых показателей;
— Запуск сервера в качестве службы Windows;
— Поддержка удаленной консоли и доступа через Web-консоль;
— Отображение параметров (графиков, таблиц) в режиме реального времени;
— Автоматизированный поиск устройств в сети;
— Интерфейс программирования и поддержка скриптов;
Доступна OEM-версия с поддержкой указанных заказчиком устройств (под заказ).



РАСПРЕДЕЛЕННАЯ АРХИТЕКТУРА


Подключение нескольких пользователей
NMS SNMPc Enterprise обеспечивает удаленный доступ пользователей через консоль, представленную в виде клиентского приложения под ОС Windows или в виде кросс-платформенного Java-приложения. Каждому пользователю присваивается уровень доступа и уникальный вид сети. Способность отображать для каждого пользователя индивидуальный вид может быть полезно в крупных корпоративных или MSP/ISP окружениях.

Распределенный опрос устройств
NMS SNMPc Enterprise позволяет распределить опрос устройств и расширить функциональность на стратегических участках сети с помощью агентов опроса (Polling Agents). Эти удаленные агенты опроса опрашивают свои локальные устройства и выгружают на центральный сервер только изменения состояния или аварии в случае необходимости. Это очень эффективный пусть опроса сетей помогает уменьшить пропускную способность менеджера NMS SNMPc.

В целях безопасности все консольные команды проходят через центральный сервер NMS SNMPc и затем, через соответствующего агента опроса. Это позволяет менеджеру NMS SNMPc поддерживать несколько перекрывающихся диапазонов IP-адресов и NAT-окружения.

Менеджер менеджеров
NMS SNMPc Enterprise может быть развернут как иерархическая система управления, обеспечивая единое представление для нескольких уровней филиалов, где также развернуты сервера NMS SNMPc. Поддерживается полная клиент-серверная архитектура, NMS SNMPc Enterprise может быть как ветвью сети, так и менеджером главного уровня одновременно. Это позволяет развертывать масштабируемые отказоустойчивые системы управления.



НАДЕЖНОСТЬ


Сети связи являются неотъемлемой частью современных предприятий. Взаимодействие сотрудников с клиентами, техническая поддержка, маркетинг, продажи и закупки, все очень сильно зависит от безопасной и надежной сетевой инфраструктуры. В связи с этой растущей зависимости от передачи данных, мониторинг сетевой инфраструктуры стал более важным, чем когда либо.

Основной и резервный сервер
Для обеспечения надежного решения для 24/7 сетевого мониторинга NMS SNMPc поддерживает основной и резервный сервер управления. Резервный сервер постоянно отслеживает работу основного сервера и, в случае сбоя, автоматически берет на себя все функции управления сетью. Автоматический процесс перехода в случае сбоя включает в себя также и переконфигурацию всех распределенных агентов опроса на участках сети. Благодаря функции резервирования сервера, пользователи могут продолжать контролировать сеть, если основной сервер отключен из-за сбоя, человеческого фактора или других непредвиденных обстоятельств.

Аудит работы пользователя
NMS SNMPc обеспечивает высокую безопасность и отчетность через аудит работы пользователей. Все действия по доступу к системе управления или изменения конфигурации отслеживаются и записываются в лог-файл. Автоматически генерируются оповещения, в случае обнаружения попытки несанкционированного доступа.



КОНСОЛЬ


NMS SNMPc поддерживает локальный доступ пользователей в обоих редакциях продукта: Workgroup и Enterprise. Кроме того, в редакции Enterprise обеспечивается поддержка удаленных пользователей через удаленную консоль под Windows или Java.


Консоль Java
NMS SNMPc Enterprise Edition поддерживает работу с удаленной Java-консолью. Консоль Java можно использовать на любом подключенном компьютере, на Apple, Linux, Windows системах. SNMPc Java Console оптимизирована для низко-скоростных соединений, что подходит для персонала служб поддержки удаленного оборудования.
Базовая функциональность включает в себя отображение пользовательских карт, просмотр текущих аварий и журнала событий, отображение в реальном времени значений оборудования в виде таблиц и графиков. Обеспечена поддержка просмотра долгосрочной статистики (отчетов). В состав консоли также включен Telnet-клиент (на Java) для поддержки конфигурации маршутизаторов Cisco и др.

Удаленная консоль
Все функции NMS SNMPc доступны из удаленной консоли на базе ОС Windows. Каждому пользователю могут быть назначены соответствующие привилегии и вид сети. Базовая система NMS SNMPc поддерживает неограниченное количество подключений Java-консолей и удаленных консолей.



РАСШИРЕННОЕ ОТОБРАЖЕНИЕ ТОПОЛОГИИ


NMS SNMPc поддерживает использование многоуровневой иерархической топологии. Каждая ступень иерархии может отображать города, объекты, здания или подсети. С помощью импорта растрового изображения с географической картой или планами помещений, совместно с ручной или автоматической компоновкой сети, позволяет создать макет, точно соответствующий расположению сетевых элементов в реальной сети.

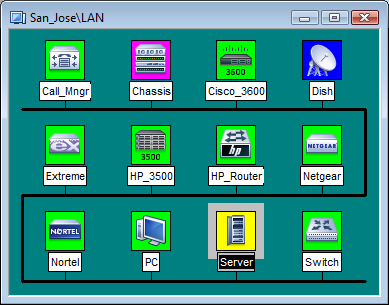

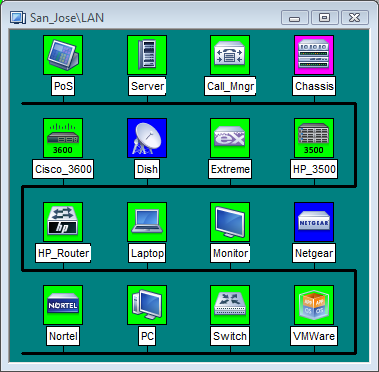

NMS SNMPc может автоматически расположить каждую карту в виде дерева, кольца или топологии «шина». Каждый объект карты обозначает конкретное устройство и может иметь выбранный пользователем значок, цвет объекта на карте указывает на текущее состояние устройства. Вы можете назначать на каждое устройство запуск конкретного приложения (Web-браузер, Telnet-клиент, LCT, модули отображения) по двойному щелчку по значку объекта на карте.
Инструмент навигации по карте отображает объекты карты в виде древовидной структуры для быстрого выбора объектов. В дереве навигации также отображается текущее состояние каждой подсети, чтобы быстро найти аварийное устройство.
Функция масштабирования карты позволяет увеличивать или уменьшать объекты на карте для более детального или общего обзора.



МОНИТОРИНГ И ОПОВЕЩЕНИЯ


Доступность и опрос состояния
NMS SNMPc автоматически обнаруживает и выполняет опрос сервисов SNMP/ICMP, WEB, FTP, SMTP, TELNET и других, до 16-ти TCP сервисов на устройство, выбранных пользователем. Каждое приложение может быть настроено в соответствии с ответами, возвращаемые службами при их опросе. Более расширенные алгоритмы опроса могут быть реализованы для любого сервиса или любого типа оборудования через внешние приложения опроса (SNMP-proxy). Наряду с представлением состояния сервиса в реальном времени, NMS SNMPc предоставляет Web-отчеты по доступности устройств.

Автоматическая сигнализация превышения порогового значения
После того, как настроены плановые отчеты, агенты опроса осуществляют мониторинг всех переменных отчета за период обучения и рассчитывают базовую линию для типичных моделей.
После обучения, агенты опроса сравнивают фактические данные, полученные в результате опроса, с базовым значением и генерируют аварию, в случае чрезмерного отклонения значений переменных от этого базового значения. Агенты опроса автоматически регулируют базовую линию в случае изменения характера изменения значений переменных. Вы также можете вручную настроить пороги срабатывания аварий для любой опрошенной переменной.

Оповещение
NMS SNMPc изменяет цвет объектов карты и выполняет установленные действия на основании полученных событий. Фильтры событий и действия на события легко и гибко настраиваются прямо из журнала событий.
NMS SNMPc предлагает широкий спектр реакций (действий) на события, например:
— уведомление на EMail, пейджер, SMS;
— звуковое предупреждение;
— запуск сторонних приложений;
— пересылка SNMP trap;
— всплывающее окно со списком аварий.



ОТОБРАЖЕНИЕ УСТРОЙСТВ SNMP

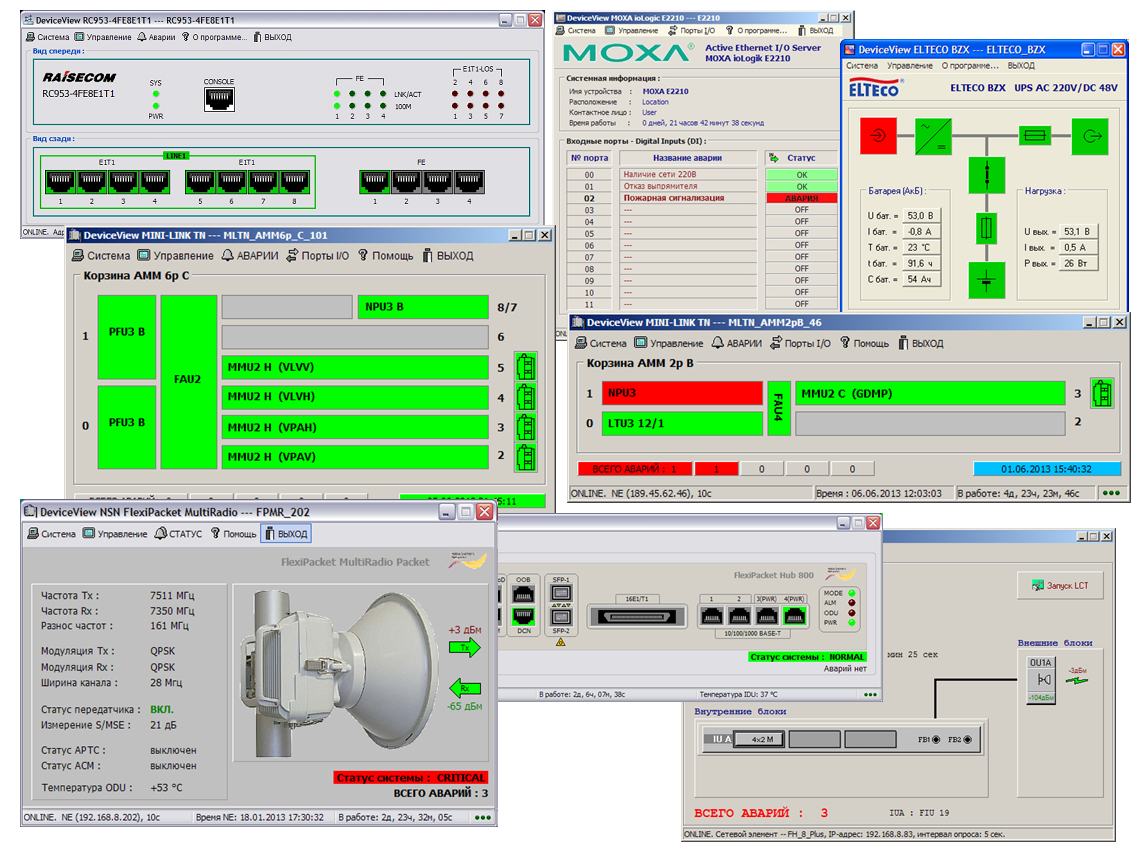

Графические модули отображения устройств различных производителей

В составе менеджера доступны модули отображения для графического изображения много-слотовых маршрутизаторов, мостов, концентраторов. Меню пользователя для этих устройств могут выполнять SNMP команды на выбранных слотах и портах или других графических элементах.

Мы занимаемся разработкой модулей отображения для специфических устройств заказчика.

Доступные на данный момент графические модули отображения представлены здесь.

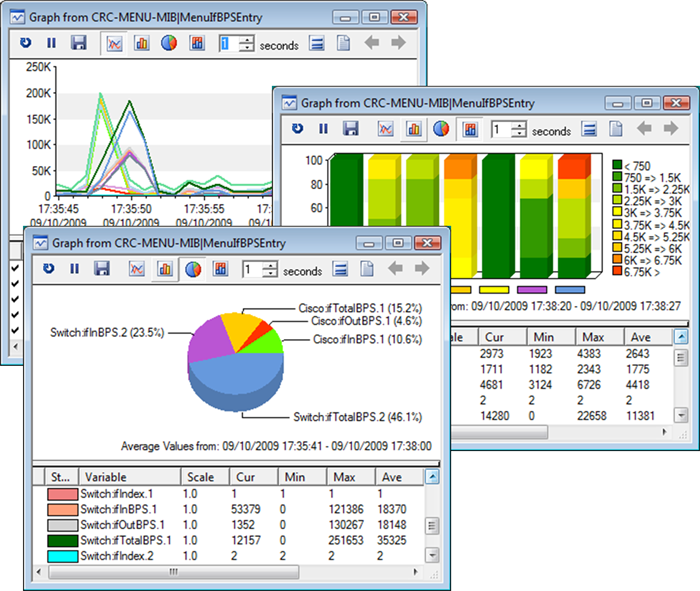

Отображение значений в режиме реального времени

NMS SNMPc поддерживает отображение значений переменных устройства в реальном времени в виде таблиц, диаграмм, графиков.

Содержимое таблиц и графиков может включать в себя информацию от одного или нескольких устройств, от одной или нескольких переменных. Выбрав любое значение в таблице, вы можете отобразить ту же информацию в виде графика или диаграммы.

Браузер MIB

NMS SNMPc включает в себя полнофункциональный MIB-браузер, поддерживающий MIB SNMP v1, 2c и 3. Он может быть использованы для получения и установки значений отдельных переменных MIB. Браузер MIB также может прочитать все переменные, поддерживаемые устройством, и экспортировать имена и значения переменных в файл.



ПЛАНОВЫЕ ОТЧЕТЫ

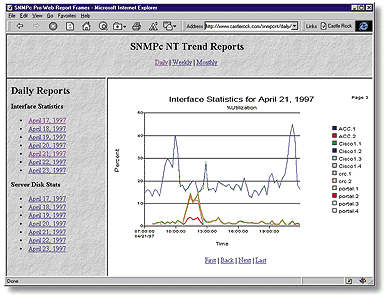

Запланированные отчеты с выводом в виде Web-страницы или на принтер

NMS SNMPc Enterprise автоматически генерирует запланированные отчеты со статистикой каждый час, каждый день, каждую неделю и каждый месяц. Формат отчетов может в виде графика, диаграммы и.т.д. Отчеты могут быть экспортированы, например, на принтер или на Web-сервер.
Настройка плановых отчетов в NMS SNMPc Enterprise очень проста. После выбора группы объектов (устройств) просто выберите отчет, стиль, назначение экспорта и периодичность. NMS SNMPc Enterprise автоматически собирает данные и генерирует отчеты. Вы можете использовать встроенное приложение TrendView или Web-браузер для просмотра отчетов с любого рабочего места.

Экспорт данных ODBC
NMS SNMPc Enterpise может автоматически экспортировать все сохраненную долгосрочную статистику во внешнюю базу данных используя стандарт ODBC. Благодаря этому возможно отображать отчеты через сторонние инструменты, например, через Seagate Crystal Reports или Microsoft Access.



НАСТРОЙКА ПОД НУЖДЫ ПОЛЬЗОВАТЕЛЯ


Компилятор MIB

Встроенный компилятор MIB понимает любой MIB-файл в формате ASN.1. Большое количество стандартных и специфических файлов MIB уже предустановлено и они готовы к использованию. После компиляции, вы можете использовать данные из файлов MIB на ваше усмотрение, например, отображение данных в виде таблиц, графиков или для формирования отчетов.

Настраиваемые таблицы

Вы можете динамически создавать пользовательские таблицы с помощью инструмента навигации MIB. Пользовательские таблицы могут быть подмножеством существующих таблиц MIB или могут включать переменные из таблиц разных бах MIB. Это позволяет создавать таблицы и отчеты с данными, которые вы хотите видеть.

По запросам заказчиков мы разработали модули расширения для системы управления NMS SNMPc.

Доступные на данный момент модули расширения представлены здесь.


Представляем Вашему вниманию продукты компании Easy Software, которые также являются дополнениями и расширениями к NMS SNMPc.



РЕДАКЦИИ ПРОДУКТА NMS SNMPc


NMS SNMPc Enterprise является масштабируемой много-пользовательской системой управления. Она включает в себя лицензию NMS SNMPc сервера, лицензию на неограниченное количество удаленных консолей, лицензию на неограниченное количество Java-консолей, лицензию на 10 удаленных агентов опроса. Дополнительно только в редакции Enterprise доступны Web-отчеты, экспорт баз данных ODBC и поддержка основного/резервного серверов.

NMS SNMPc Workgroup является одно-пользовательской версией для управления малыми и средними сетями. Все компоненты работают на одном ПК и поддерживают одного пользователя. Размер объектов карты ограничен 1000 объектов.

SNMPc Online 12 — это дополнительный модуль для NMS SNMPc Enterprise. Он обеспечивает единую и динамическую среду на базе web-интерфейса для отображения сетевой статистики, оповещений и информации об объекте.

Начиная с версии 12.0.1, SNMPc Online 12 входит в состав NMS SNMPc.

Годовая поддержка и обновления — это политика, обеспечивающая техническую поддержку и обновления программного обеспечения в течении 1 года. Все продукты после покупки включают в себя годовую поддержку.

Возможности Enterprise WorkGroup
IPv6 Да Да
SNMP Version 3 Да Да
Кол-во устройств 25000* 1000
Расширяемость Да Нет
Удаленные агенты опроса Да (10) Нет
Удаленная консоль Да Нет
Консоль Java Да Нет
WEB-отчеты Да Нет
Вывод отчетов на печать Да Нет
Экспорт ODBC Да Нет
Запуск как службы Да Да
Основной/резервный сервер Да Нет
Поддерживает OnLine 2012 Да Нет

* 25000 устройств на один сервер NMS SNMPc.


ТРЕБОВАНИЯ К СЕРВЕРУ NMS SNMPC

Параметр Enterprise WorkGroup
CPU Intel 2 ГГц Intel 1 ГГц
Память 4 ГБ 2 ГБ
Диск 10 ГБ 5 ГБ
ОС Windows 2012, 8, 7, 2008R2, Vista, 2003



ТРЕБОВАНИЯ К СЕРВЕРУ С SNMPC ONLINE

Параметр Мин.требования
Редакция NMS SNMPc Enterprise 8.0.7 и выше
CPU Intel 2 ГГц
Память 8 ГБ
Диск 100 ГБ
ОС Windows 2012, 8, 7, 2008R2, Vista, 2003

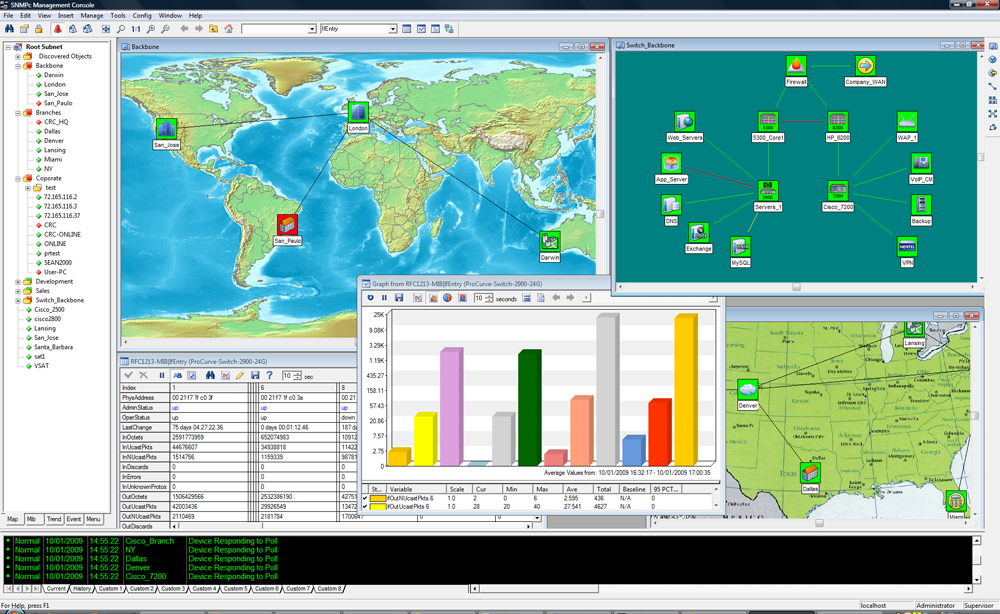

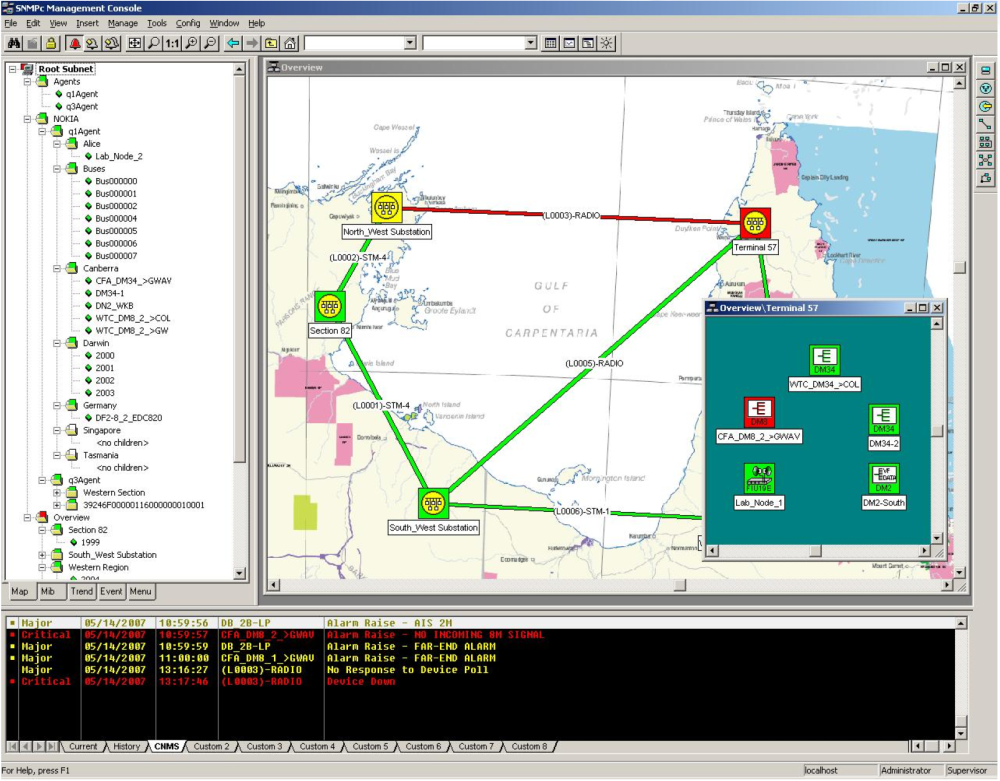

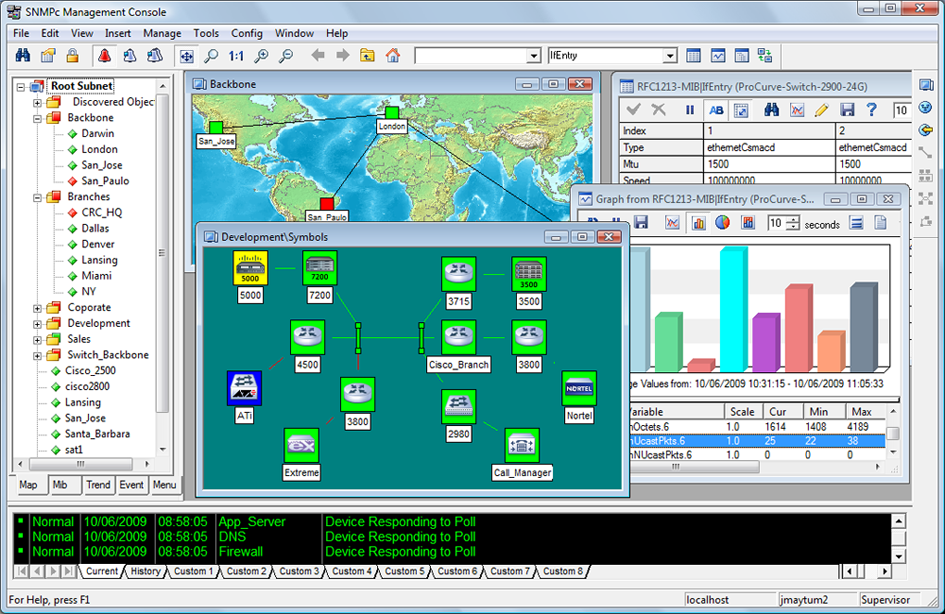

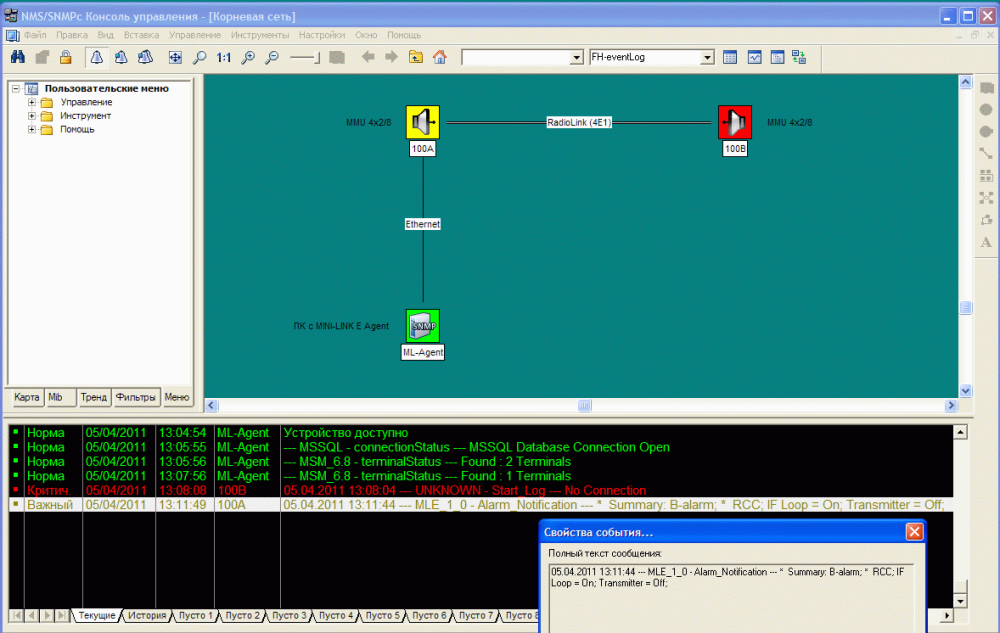

СНИМКИ ЭКРАНА NMS SNMPC
