Інвертор TSI BRAVO 48/230/2500 — представник новітнього покоління модульних інверторів, конструкція якого не має «поодиноких точок відмови» та враховує світові тенденції в енерго- та ресурсозбереженні.
Зовнішній вигляд інверторів TSI BRAVO 48/230/2500:
 |

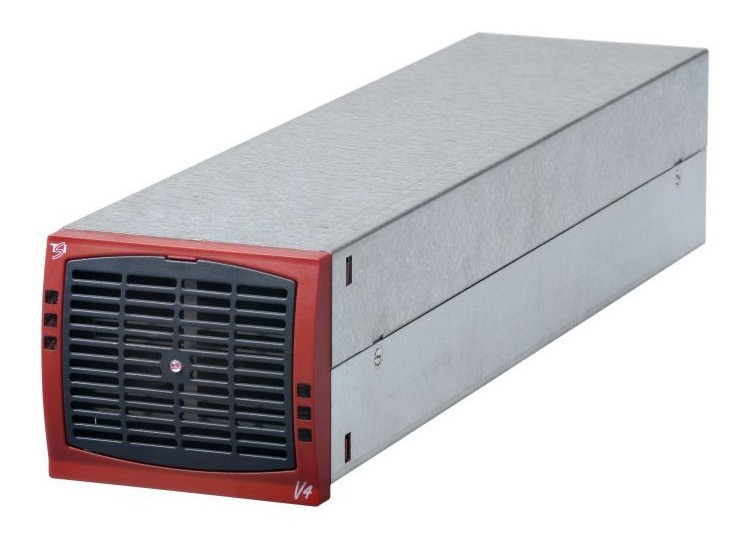

Інвертор TSI BRAVO 48/230/2500 |
 |

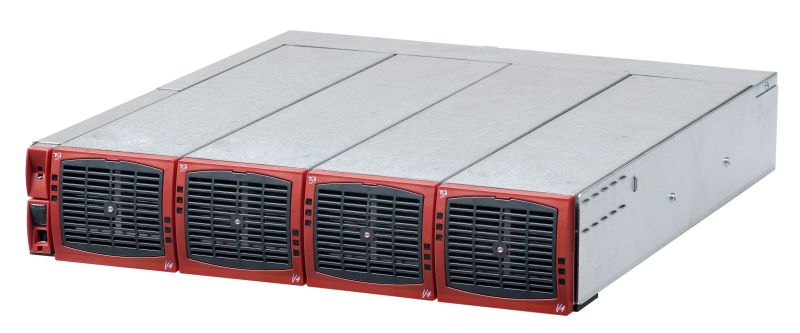

Паралельне з’єднання інверторів TSI BRAVO 48/230/2500 (системний конструктив для 4 інверторів). |
Існують 2 модифікації інверторів:
TSI BRAVO EPC 48/230/2500 (вхід по постійному та змінному струму)
TSI BRAVO REG 48/230/2500 (вхід тільки по постійному струму)
Застосування технології EPC (покращене перетворення енергії) в інверторі TSI BRAVO EPC 48/230/2500 значно підвищило надійність та ефективність роботи, забезпечивши можливість живлення від двох різних джерел енергії та відсутність необхідності в застосуванні зовнішнього електронного байпасу. Завдяки технології EPC, час перемикання із зовнішньої мережі на DC джерело або назад, зведено до нуля — перемикання відбувається в режимі onLine для навантаження, що живиться, не створюючи яких-небудь перешкод і нестабільностей вихідної напруги інвертора. У номінальному режимі роботи, інвертор живиться від зовнішньої мережі змінного струму та виконує функцію «очищення і фільтрації» мережі електроживлення — усуває всі перешкоди, гармонійні спотворення та нестабільності вхідної напруги мережі, забезпечуючи високоякісну синусоїдальну напругу на виході. У цьому режимі не відбувається споживання струму по DC входу, що знижує вимогу до потужності випрямляючої системи до рівня, необхідного лише для заряду акумуляторної системи постійного струму. Таким чином, сумарний ККД системи електроживлення на базі інверторів TSI з технологією EPC – перевищує 96%. Подвійна, оптично ізольована, цифрова та стійка до відмов шина зв’язку забезпечує паралельну роботу до 32 інверторів TSI BRAVO 48/230/2500, в системних конструктивах по 4 інвертори в кожному. Модульне виконання інвертора підвищує рівень електробезпеки та полегшує технічне обслуговування.
В інверторі TSI BRAVO REG 48/230/2500 відсутня технологія EPC – інвертор має тільки вхід DC і працює тільки в режимі DC/AC перетворення.
Основні технічні характеристики:
| Потужність | 2500 VA — 80 kVA |
| Вхідна напруга DC | 40…60 VDC |
| Вхідна напруга AC | 185…265 VAC |
| Вихідна напруга | 200…400 VAC |
| Перевантаження протягом 5 сек | 150% |
| Перевантаження постійне | 110% |
| ККД | -EPC>96% -ON LINE >91% |
| Робоча температура | -20 … 50 ˚C |
| Габарити (ШхГхВ) | 102х435х2U |
| Вага | 5 кг |
| Паралельне підключення | до 32 шт. |
Довідкові матеріали:
Інвертор TSI BRAVO 48/230. Краткий опис (англ.)
Системи електроживлення на базі інверторів TSI BRAVO 48/230. Брошюра (англ.)
 |
Зовнішній вид установки електроживлення на базі інверторів TSI BRAVO |
